Ganglia监控工具部署

admin

对于监控系统，之前已经有过两个系列的文章，分别对Zabbix和Prometheus做了简要的架构介绍和部署方式详解。本文对于本人玩儿过的第三种分布式文件系统监控工具——Ganglia的使用理由、系统架构和集群部署作详尽的介绍。

概述

Ganglia是UC Berkeley发起的一个开源集群监视项目，设计用于测量数以千计的节点。Ganglia的中文意思是神经中枢，现在支持多部分操作系统（包括linux、unix、windows），可支持2000个节点的网络监控（当然这不是上限，只是一个大集群使用的范例）。

Ganglia的核心包含gmond、gmetad以及一个Web前端。主要是用来监控系统性能，如：cpu 、mem、硬盘利用率， I/O负载、网络流量情况等，通过曲线很容易见到每个节点的工作状态，对合理调整、分配系统资源，提高系统整体性能起到重要作用。

---

为什么使用Ganglia

Ganglia是一种分布式监控系统。ganglia的设计便是基于大型集群进行设计的。主要体现在数据的获取方式以及分层设计。主要有以下三个优点：

• 部署的方便性：ganglia类似与nagios的部署方式会更简单，更方便。有利于后期的大规模扩张；
• 数据获取方式：Ganglia本身就是为集群监控进行设计的，这体现在其数据的获取方式（客户端主动推送）以及分层设计（node cluster grid）；
• 通信方式以及冗余：Ganglia通过组播进行数据交互，配置得当，可以实现冗余避免单点故障。另外，同样由于组播，数据可以在客户机本地进行存放的（安装rrdtool）。
  , w- I; O3 x9 T) _8 A2 d

---

Ganglia体系结构

Ganglia底层使用RRDTool获得数据，Ganglia主要分为两个进程组件：

• gmond（ganglia monitor deamon）：组播包的发送和接受。发送本地信息，接受其他节点信息
• gmetad（ganglia metadata deamon）：从监听节点轮询出数据，并对数据进行聚合、存储


除这两个Daemon进程外，Ganglia还依赖其他三个组件提供可视化和数据持久化的服务：

• Ganglia网页：提供ganglia的访问页面
• rrdtool: 数据存储以及提供画图功能
• Apache与php：网站功能，对ganglia提供的网页进行解析
  * a/ _9 Y- ?. v" N2 k

其中，gmond运行在集群每个节点上，收集RRDTool产生的数据；gmetad运行在监控服务器上，收集每个gmond的数据。Ganglia还提供了一个PHP实现的web front end，一般使用Apache2作为其运行环境，通过Web Front可以看到直观的各种集群数据图表。

Ganglia的层次化结构做的非常好，由小到大可以分为node -> cluster -> grid，这三个层次：

• 一个node就是一个需要监控的节点，一般是个主机，用IP表示。每个node上运行一个gmond进程用来采集数据，并提交给gmetad；
• 一个cluster由多个node组成，就是一个集群，我们可以给集群定义名字。一个集群可以选一个node运行gmetad进程，汇总/拉取gmond提交的数据，并部署web front，将gmetad采集的数据用图表展示出来；
• 一个grid由多个cluster组成，是一个更高层面的概念，我们可以给grid定义名字。grid中可以定义一个顶级的gmetad进程，汇总/拉取多个gmond、子gmetad提交的数据，部署web front，将顶级gmetad采集的数据用图表展示出来。

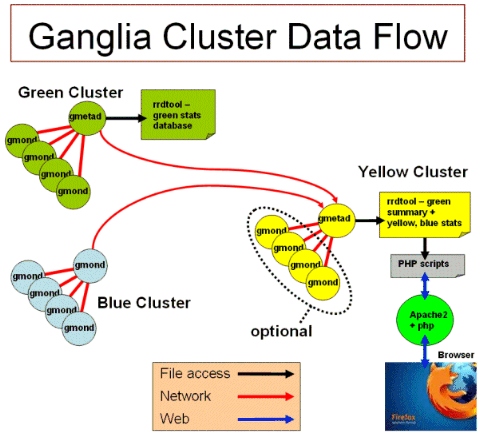

显然，这种方式非常灵活，可以实现多种结构的数据监控。由下图，我们可以清晰的看出这种层次化的结构，和不同的部署方式。


登录/注册后可看大图

---

集群部署

在这里，仅介绍ubuntu上的部署方式，因为很简单！只需要安装两个包：ganglia-monitor和ganglia-webfrontend。其中ganglia-webfrontend只需要安装在提供页面展示的服务器上，并且如果你的ubuntu没有PHP和Apache2环境的话，它也会自动帮你安装。

在这里我直接介绍多播（ganglia默认的方式，此外还支持单播）方式的集群部署，至于单机的方式，其实只要把ganglia-monitor和ganglia-webfrontend装在一台机器上就可以了。

集群环境

gmond：4台（192.168.1.101、192.168.1.102、192.168.1.103、192.168.1.104）
3 S* P$ S5 A9 [gmetad + ganglia web：1台（192.168.1.104）
操作系统：Ubuntu 14.04

部署过程

在192.168.1.101、192.168.1.102、192.168.1.103这三台仅运行gmond的节点上安装ganglia-monitor：

sudo apt-get install ganglia-monitor

1

在192.168.1.104这台包含所有ganglia服务的节点上安装gmetad、rrdtool、ganglia-monitor和ganglia-webfrontend，这个过程会默认为没有Apache和PHP的环境的系统安装Apache2和PHP：

sudo apt-get install ganglia-webfrontend ganglia-monitor gmetad rrdtool

在ganglia-webfrontend安装完毕后，ganglia-webfrontend这个包默认会将Web相关的代码安装在”/usr/share/ganglia-webfrontend/”路径下，这样apache访问不到。因此，可以使用软链接，或者直接将目录移到”/var/www/”目录下:

sudo ln -s /usr/share/ganglia-webfrontend/ /var/www/ganglia

或者：

sudo mv /usr/share/ganglia-webfrontend/ /var/www/ganglia

配置

配置gmond：打开/etc/ganglia/gmond.conf 修改 cluster name ：

cluster {

    name = "ganglia"

    owner = "root"

    latlong = "unspecified"

    url = "unspecified"

}

配置gmetad：打开/etc/ganglia/gmetad.conf 添加数据源和网格名称：

data_source "ganglia" localhost

data_source "another source" 1.3.4.7

gridname "MyGrid"

启动

重启192.168.1.104的gmated和httpd：

service gmetad restart
3 g) M7 T2 o0 }( S, Qservice httpd restart

重启每个节点的gmond：

service gmond restart

页面

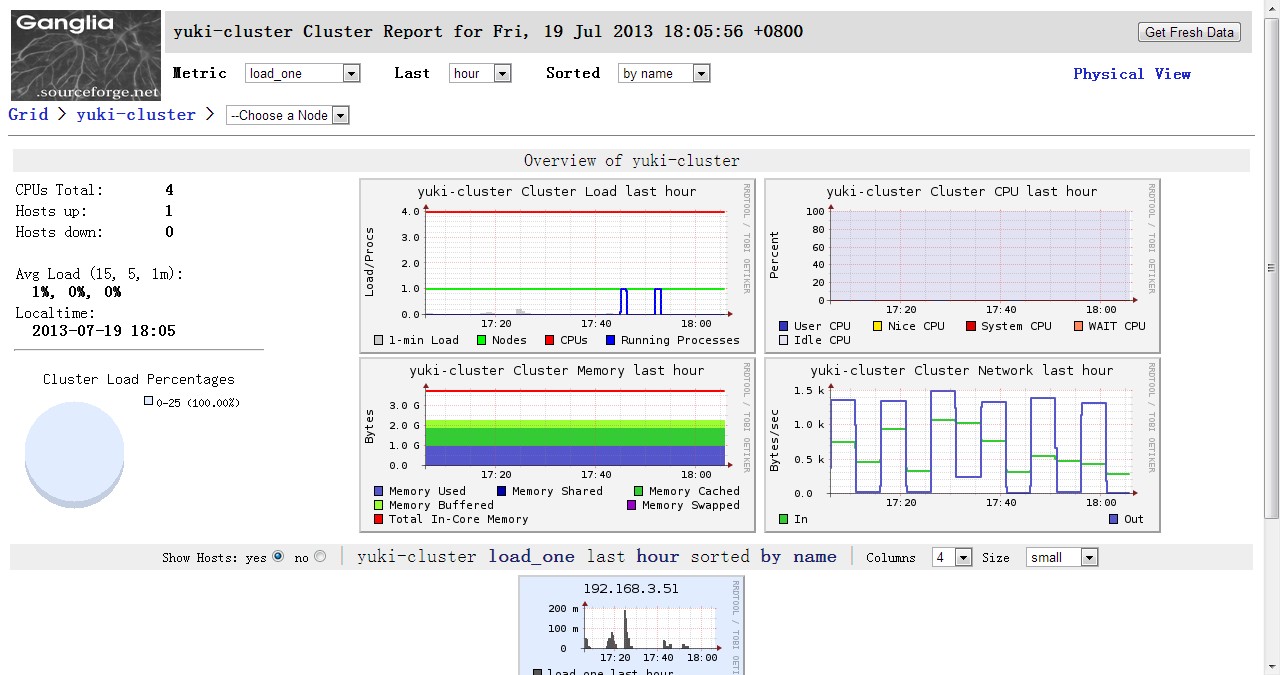

完成以上工作后，ganglia的部署就完成了，现在你可以在192.168.1.104上直接打开浏览器访问http://localhost/ganglia ，就能看到图形界面了，或者你可以通过IP直接访问，如果修改了端口记得加上新端口访问。


登录/注册后可看大图

0 }. B5 s( K: F0 C$ P+ v* z
